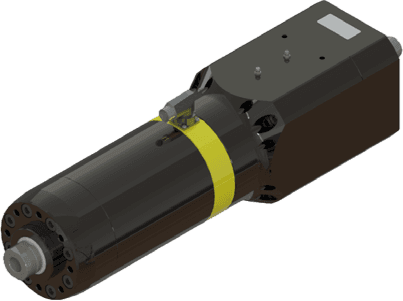

Durch die Entwicklung der SERAC® Elektrozylinder können alle Technologievorteile einer ASCA® Servospindel in einer seriengefertigten Komplettlösung genutzt werden.
So werden superkompakte Bauformen mit hoher Kraftdichte für bauraumlimitierte Anwendungen möglich. Durch die hohe Regelgüte der spielfreien ASCA® Servospindel können Anwendungen mit sehr kurzen Taktzeiten realisiert werden.
Damit bieten sich SERAC® Elektrozylinder für viele Anwendungen als saubere Alternative zu Hydraulikzylindern an. Mit der typisch schlanken Bauform der SERAC® Elektrozylinder ist es in vielen Fällen möglich, auch in bestehenden Konstruktionen die Hydraulikzylinder zu ersetzen.
Der Direktantrieb der ASCA® Servospindel (ohne zusätzliches Reduktionsgetriebe) und die gleichmäßige Bewegung ohne Rollenrücksetzung führen zu einer Reihe spezieller Alleinstellungsmerkmale.
Höchste Kraftdichte durch kleine Spindelsteigungen ab 0,5 mm
Spindelsteigung kann an die jeweilige Anwendung angepasst werden
Direktantrieb der ASCA® Servospindel ohne zusätzliches Getriebe, dadurch gute Regelbarkeit und hohe Dynamik
Hohe Lebensdauer durch Einsatz eines Schwerlast-Spindeltriebs mit vielen Kraftübertragungspunkten
Integriertes lineares Wegmesssystem für höchste Positioniergenauigkeit unter Last
Geringe Geräuschentwicklung durch Verwendung eines Spindeltriebs ohne Rollenrücksetzung
Auslegung und Fertigung aller PWG-Komponenten in-house
Welche SERAC® Elektrozylinder gibt es?
SERAC® XH
Das schlanke Design entspricht in weiten Teilen einem Hydraulikzylinder, so dass in vielen Fällen ein Wechsel zum Elektroantrieb mit geringem konstruktiven Aufwand verbunden ist.
SERAC® KH
Hochsteife Konstruktion mit stabiler Verdrehsicherung in superkompaktem Gehäuse. Frontale und seitliche Befestigungsmöglichkeiten für individuellen Einbau.
SERAC® LHP
Der vollständig modulare Aufbau kennzeichnet die Baureihe LHP. Durch die Ausführung mit Hohlwellenmotor und direkt angetriebener Spindelmutter können lange Hübe in diesem sehr kompakten Elektrozylinder realisiert werden.
SERAC® XHM
Der Technologieaufbau dieser Spindeleinheit mit integrierter Führung entspricht dem SERAC® XH Elektrozylinder. Vorgesehen zum Anbau beliebiger Servomotoren.

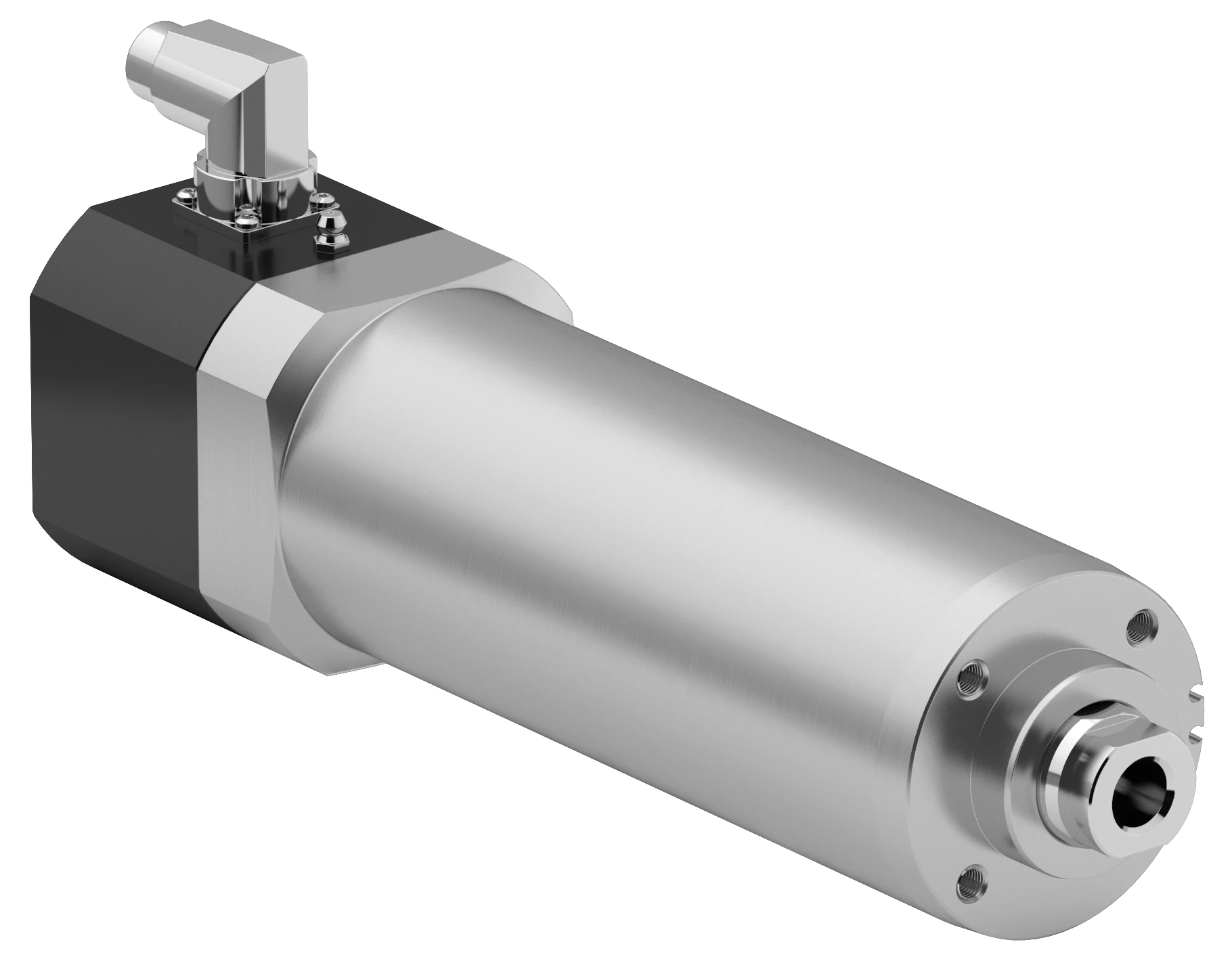

SERAC® XH
Kompakter Elektrozylinder
Superschlanke Bauform mit optimalem Dynamikverhalten als idealer Ersatz für Hydraulikzylinder
Maximalkraft 4,5 bis 12 kN
Für hochdynamische Anwendungen gut geeignet (Beschleunigungen bis zu 26,5 m/s2 möglich)
Niedriges Trägheitsmoment durch Antrieb über Spindelstange
Hohe Regelgüte für schnelles Positionieren
Erzielung kürzester Taktzeiten
Integrierte Verdrehsicherung für smarte Konstruktionen
Endschalter direkt auf Zylinder montierbar
Optional mit Haltebremse lieferbar
Mit Servoreglern verschiedenster namhafter Hersteller kombinierbar

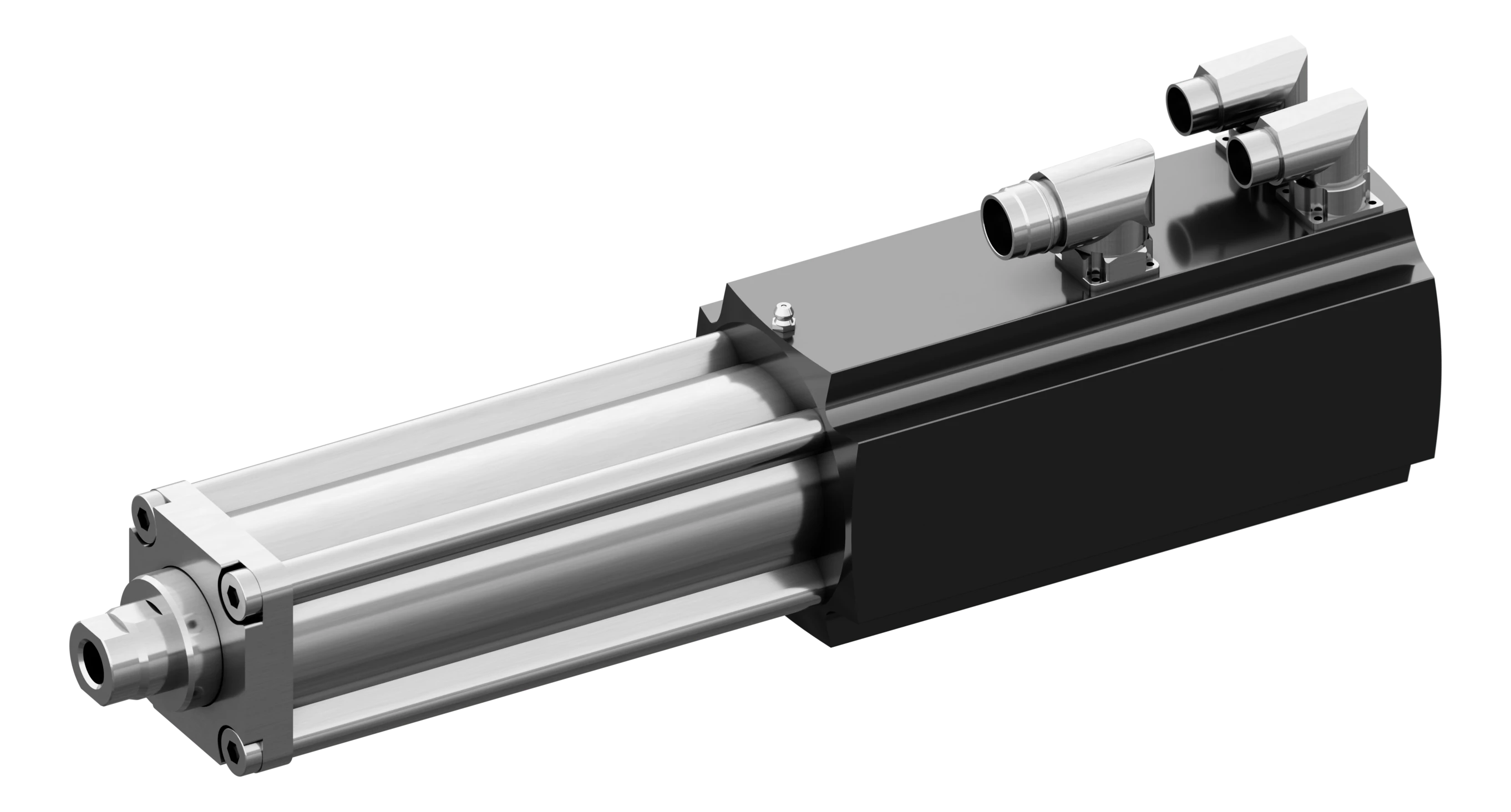

SERAC® LHP
Modularer Aufbau
Ergänzend zu den Grundausführungen sind alle Optionen in Kombination wählbar:
Maximalkraft 10 bis 100 kN
Schlanke Zylinderbauform
Steife Bauweise
Verdrehsicherung, Haltebremse, integrierte lineare Wegmessung optional
Kleine Steigung auch bei hohen Kräften realisierbar
Endschalter direkt auf Zylinder montierbar
Mit Servoreglern verschiedenster namhafter Hersteller kombinierbar

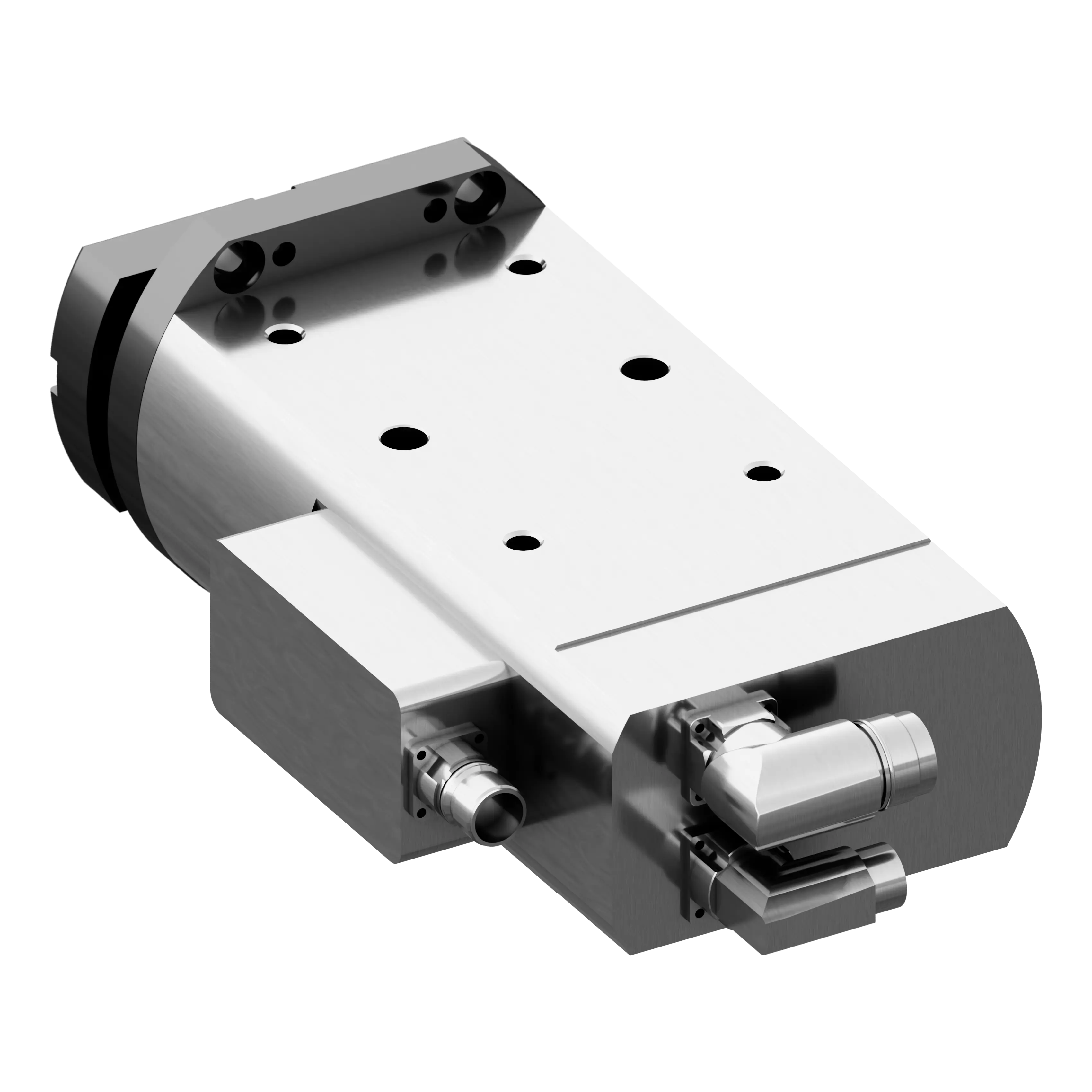

SERAC® KH
Superkompakt für kurze Hübe
Alle Komponenten dieses anschlussfertigen Komplettantriebes sind in diesem vollständig glattflächigen Gehäuse untergebracht
Maximalkraft 4,5 bis 30 kN
Hochsteife Bauweise
Stabile Führung
Sehr kurze Baulänge
Seitliche Befestigungsmöglichkeiten oder Flanschmontage für individuellen Einbau
Kühlkörper für Flüssigkeitskühlung (optional)
Ideale Anwendungen: Stanzen und Blechbearbeitung
Direkte Wegmessung für höchste Positioniergenauigkeit unter Last
Mit Servoreglern verschiedenster namhafter Hersteller kombinierbar
SERAC® XHM
Hochsteife Spindeleinheit für kundenseitigen Motoranbau
Der Technologieaufbau dieser Spindeleinheit mit integrierter Lagerung entspricht dem SERAC® XH Elektrozylinder. Mittels Adapterflansch und Kupplung können industrieübliche Servomotoren angebaut werden.
Maximalkraft 400 kN
Spindelsteigungen ab 1 mm
Hohe Steifigkeit
Integrierte direkte Wegmessung
Spielfrei
Hohe Lebensdauer
Torsionssteife Servokupplung
Adaptionsmöglichkeit für zahlreiche Motorhersteller

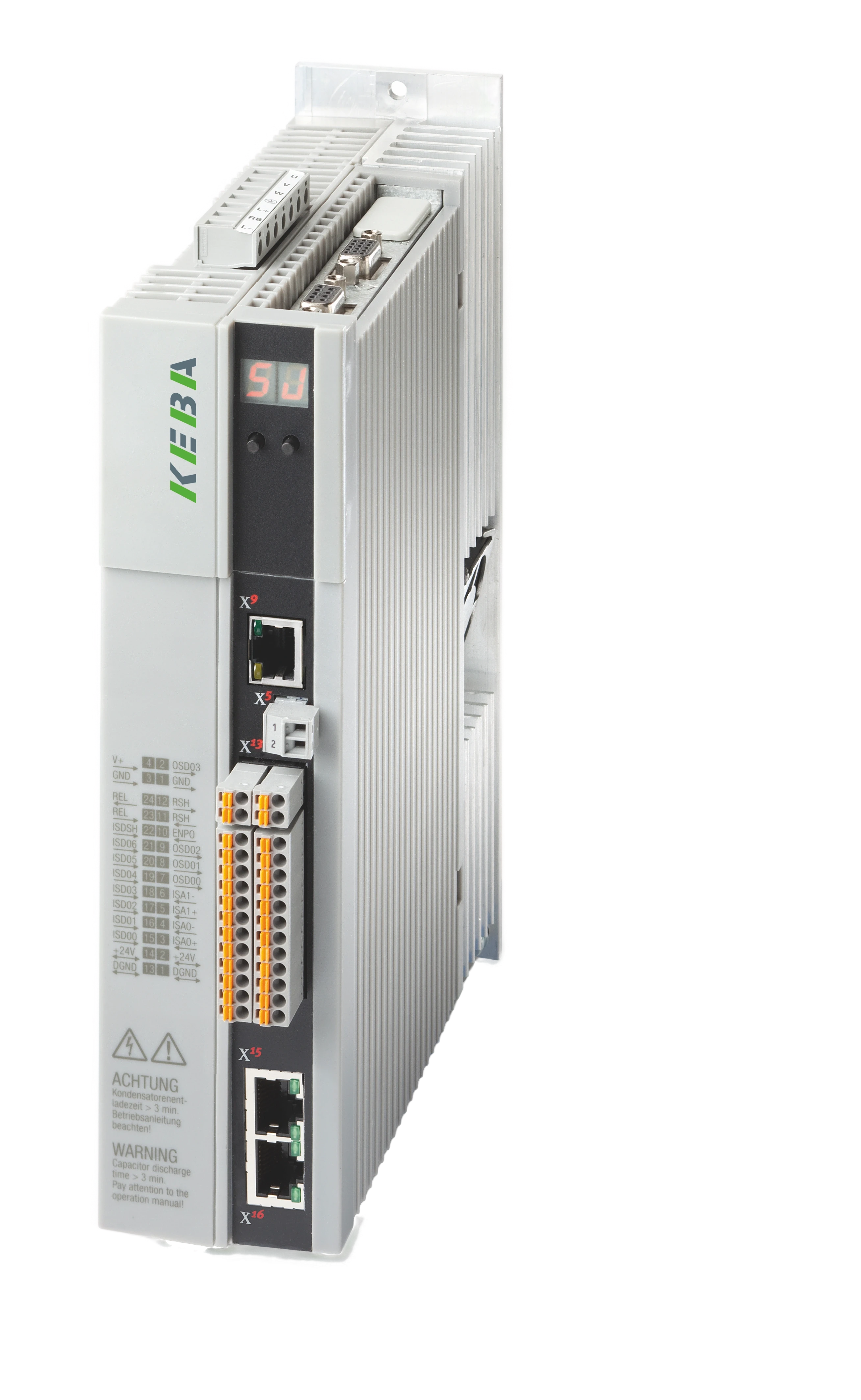

ServoOne® von KEBA
High-Performance-Regler
Servosteuerung zur uneingeschränkten Nutzung der spezifischen Dynamik der SERAC® Elektrozylinder
Zwei Baureihen ermöglichen angepasste Lösungen: Zur Anwendung kommen die Servoregler der Baureihen ServoOne und ServoOne junior
High-Speed Kommunikation durch gängige Feldbusschnittstellen wie Profibus, EtherCAT®, SERCOS II & III, PROFINET IRT, CANopen® ...
High-Performance Regelung für präzise und dynamische Linearbewegungen
iPLc nach IEC 61131 optional integrierbar für die schnelle Anpassung an die konkrete Applikation mit direktem Zugriff auf die Antriebsregler-Peripherie
Integrierte funktionale Sicherheit durch standardmäßiges STO (Safe Torque Off). Weitere Funktionen sind optional erhältlich
Kompakte Baugröße für eine optimale Schaltschrankausnutzung
